Paralela
- Ventaja
- Muchos bits por pulso a corta distancia.
- Límite
- Más conductores, interferencia y desfase entre líneas.
- Ejemplos
- LPT, PATA y PCI clásico.
Cómo viajan
los datos
Compara cables, buses y ondas mientras ves los bits moverse.
Empezar la comparaciónOcho carriles o uno muy rápido
Paralelo envía varios bits a la vez. Serial los ordena en una secuencia sobre pocas líneas.
Paralela
8 bits cruzan 8 líneas en el mismo pulso.
1011
0010
Serial
8 bits comparten una línea, uno después de otro.
1011
0010
Serial
- Ventaja
- Menos líneas, mayor alcance y frecuencias altas.
- Límite
- Necesita serializar y recuperar la señal.
- Ejemplos
- USB, SATA, PCI Express y UART.
UART pone ritmo a una conversación sin reloj
Un UART convierte bytes en una trama serial asíncrona. TX de un dispositivo llega a RX del otro; ambos comparten una referencia de tierra y acuerdan la velocidad en baudios.
- TX transmite, RX recibe.
- GND proporciona la referencia eléctrica común.
- 8N1 significa 8 datos, sin paridad y 1 parada.
Ejemplos con microcontroladores
Una placa Arduino puede enviar diagnósticos a un adaptador USB-UART. Un ESP32 puede intercambiar comandos con un módulo GPS. En ambos casos deben coincidir baudios, bits, paridad y parada.
UART no es RS-232. UART describe la lógica y la trama. RS-232 añade niveles eléctricos y requisitos físicos distintos; suele requerir un transceptor.
01000001
0inicio
1D00D10D20D30D40D51D60D7
1parada
La paridad, cuando se usa, aparece entre los datos y la parada.
¿Quién puede hablar y cuándo?
El sentido del enlace determina si la respuesta es imposible, alternada o simultánea.
Simplex
Solo A transmite a B.
AB
Ejemplo: radiodifusión tradicional.Semidúplex
Ambos transmiten, por turnos.
AB
Ejemplo: walkie-talkie.Dúplex completo
Ambos transmiten a la vez.
AB
Ejemplo: llamada telefónica.USB: la forma no revela la velocidad
Versión, conector y alimentación son capas distintas. El eslabón más lento entre dispositivo, puerto y cable fija el resultado.
Máximo teórico12 Mbps≈ 1.5 MB/s antes de sobrecarga
Nombre y uso
Full Speed
Teclados, ratones e impresoras de la época.
USB 1.1 también incluía Low Speed a 1.5 Mbps.
8 bitsforman1 byte
Mbps y Gbps cuentan bits por segundo. MB/s y GB/s cuentan bytes. Divide entre 8 para una conversión ideal, pero el rendimiento real será menor por codificación, protocolo y dispositivo.
Un conector no es una promesa
USB-A, USB-B, Micro-USB y USB-C describen la forma física. USB-C puede transportar distintas velocidades, potencia y modos de video, pero ninguna capacidad concreta está garantizada solo por su aspecto.
USB-AHost clásico
USB-BImpresoras
Micro-USBMóviles antiguos
USB-CReversible
¿Qué ocurrió con los nombres de USB 3.x?
USB 3.0 pasó a llamarse USB 3.1 Gen 1 y después USB 3.2 Gen 1 (5 Gbps). USB 3.1 Gen 2 pasó a USB 3.2 Gen 2 (10 Gbps). USB 3.2 Gen 2x2 usa dos carriles y alcanza 20 Gbps. Para el público, USB-IF recomienda indicar directamente 5, 10, 20, 40 u 80 Gbps.
Retrocompatibilidad en una frase
Las generaciones suelen interoperar, con adaptadores físicos cuando hacen falta, pero la conexión negocia la capacidad común más baja y algunas funciones opcionales pueden no estar disponibles.
Puertos que construyeron el camino
No desaparecieron de golpe. Algunos siguen activos en equipos heredados, laboratorios y entornos industriales.

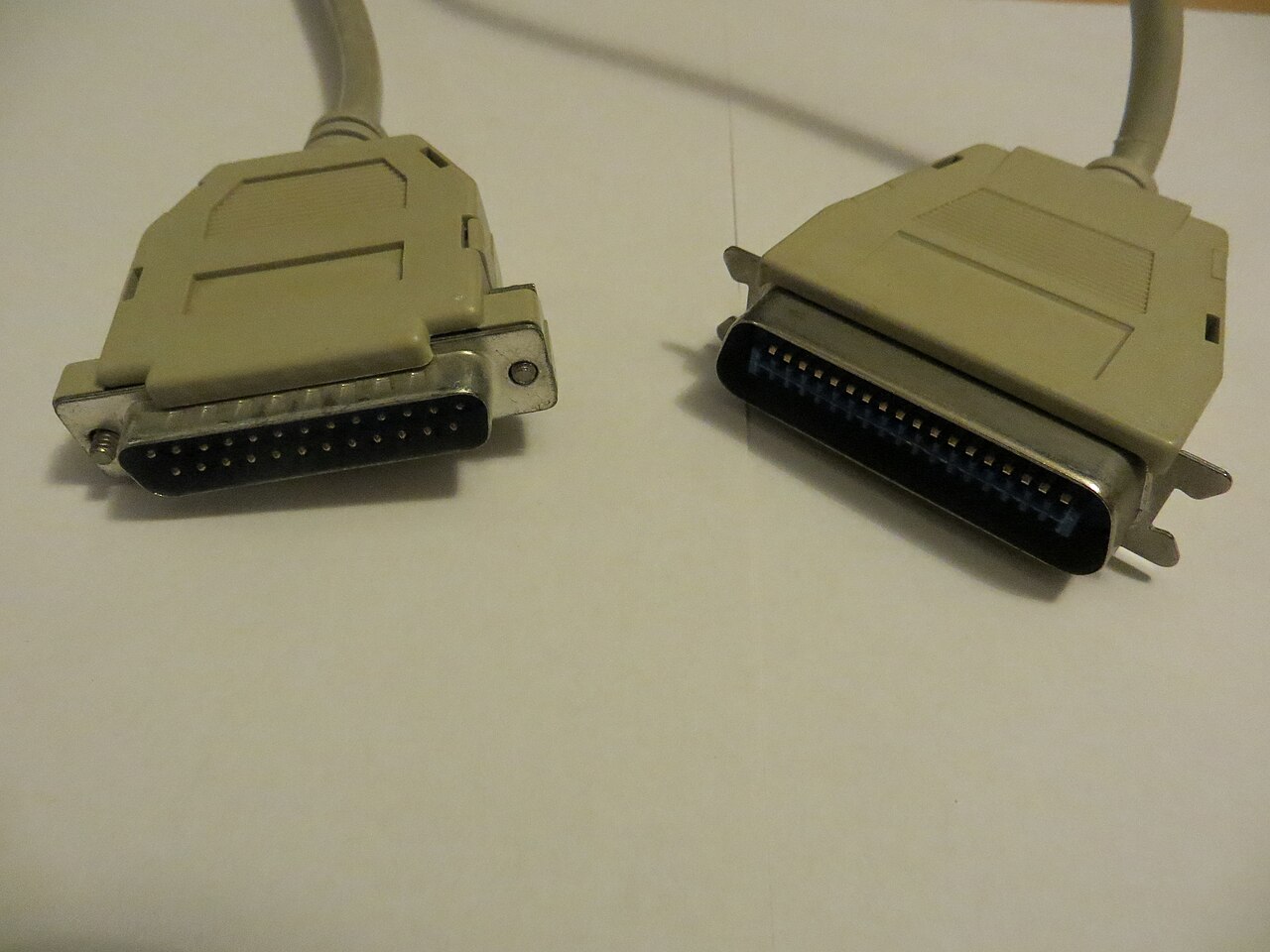

LPT / Centronics
Uso: impresoras y periféricos. Aporte: transferencia paralela accesible. Desplazado por: USB y red.

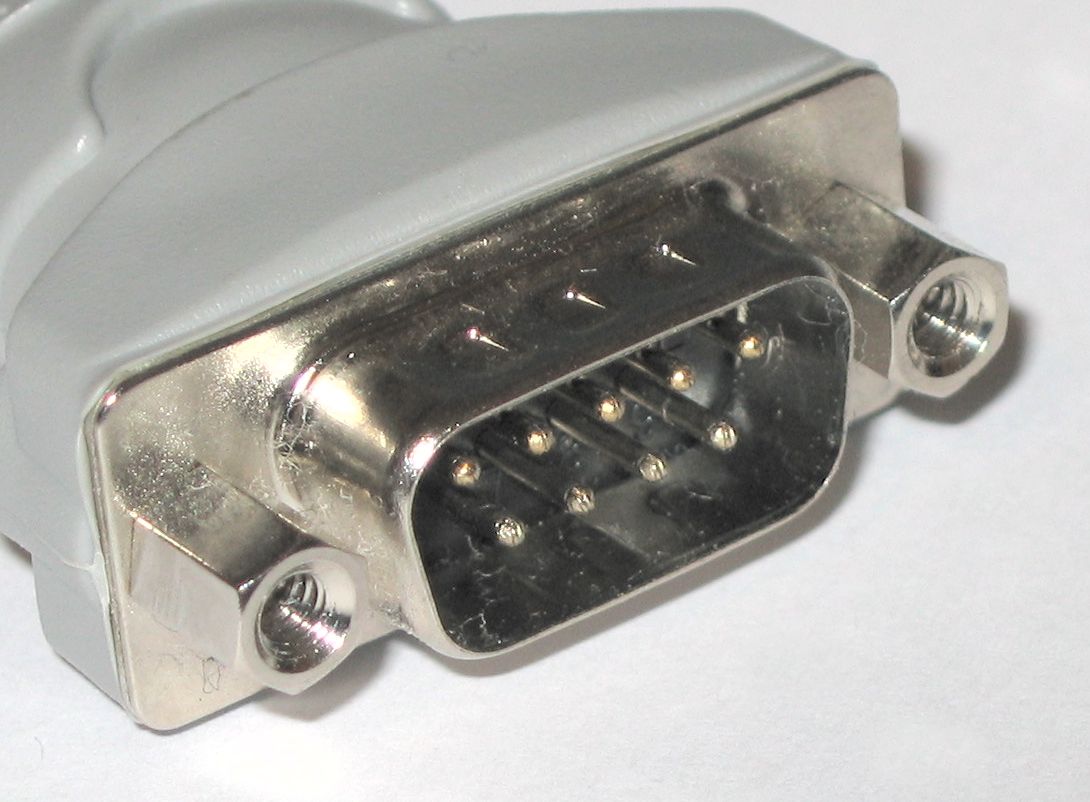

RS-232 / DE-9
También llamado DB9 de forma coloquial. Uso: terminales, módems y control. Aporte: enlace serial estandarizado. Desplazado por: USB en consumo, aunque sigue en industria.

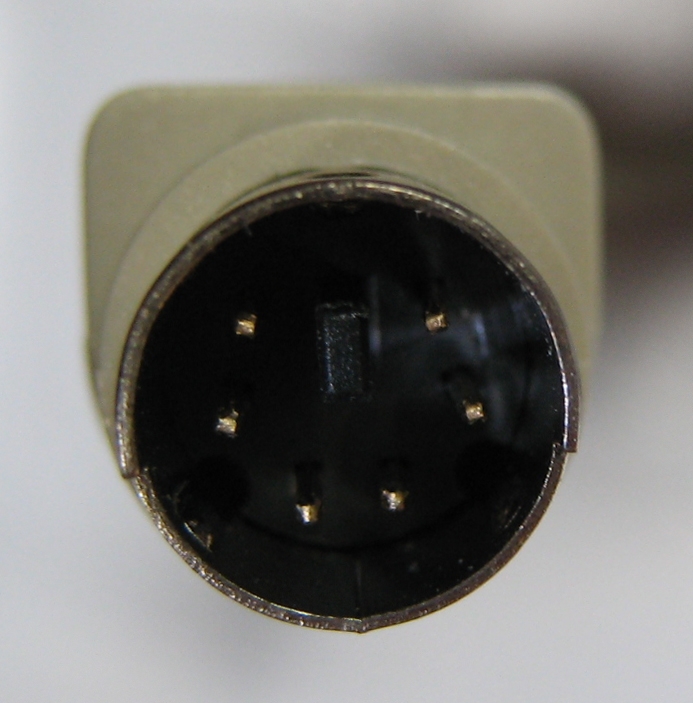

PS/2
Uso: teclado y ratón. Aporte: puertos dedicados y sencillos. Desplazado por: USB y Bluetooth.

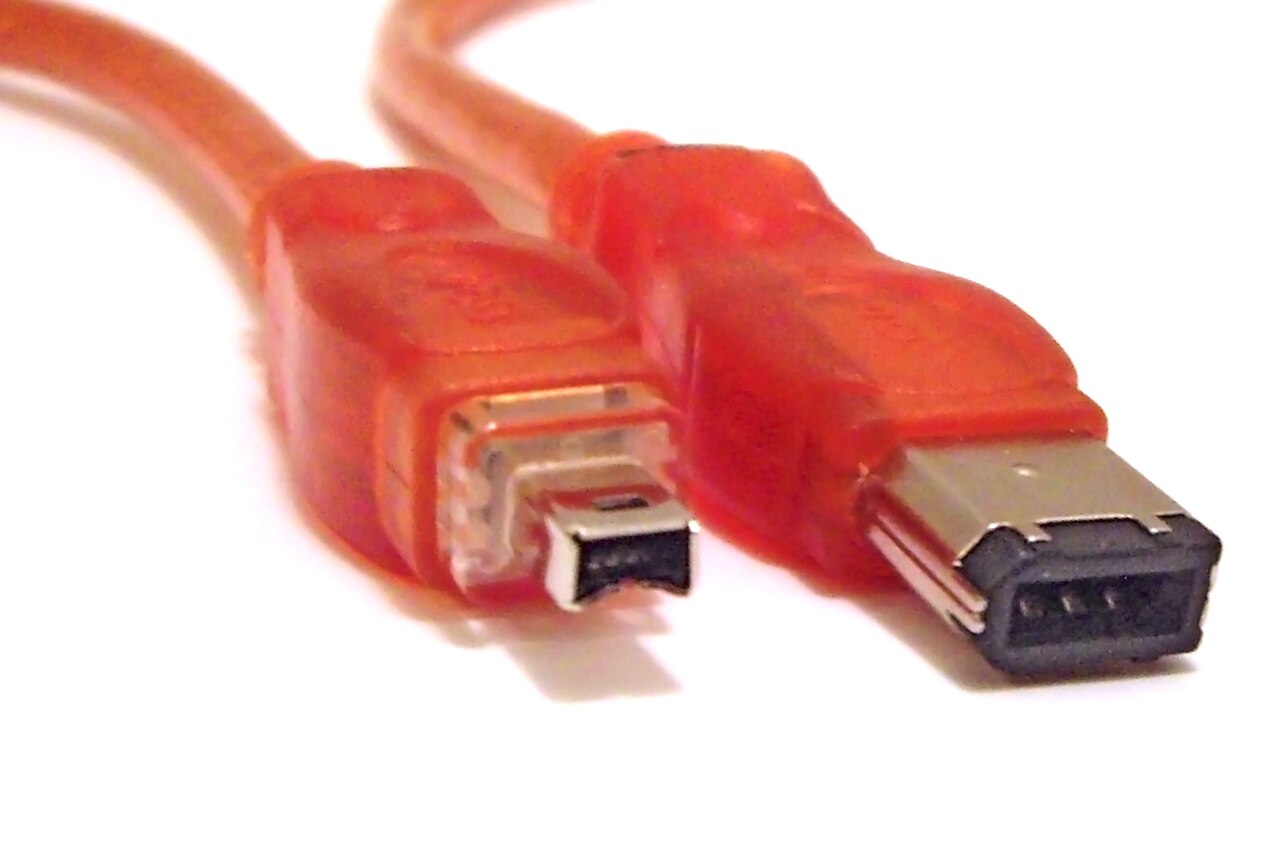

IEEE 1394 / FireWire
Uso: video digital y discos. Aporte: alto rendimiento sostenido y conexión en cadena. Desplazado por: USB rápido y Thunderbolt.

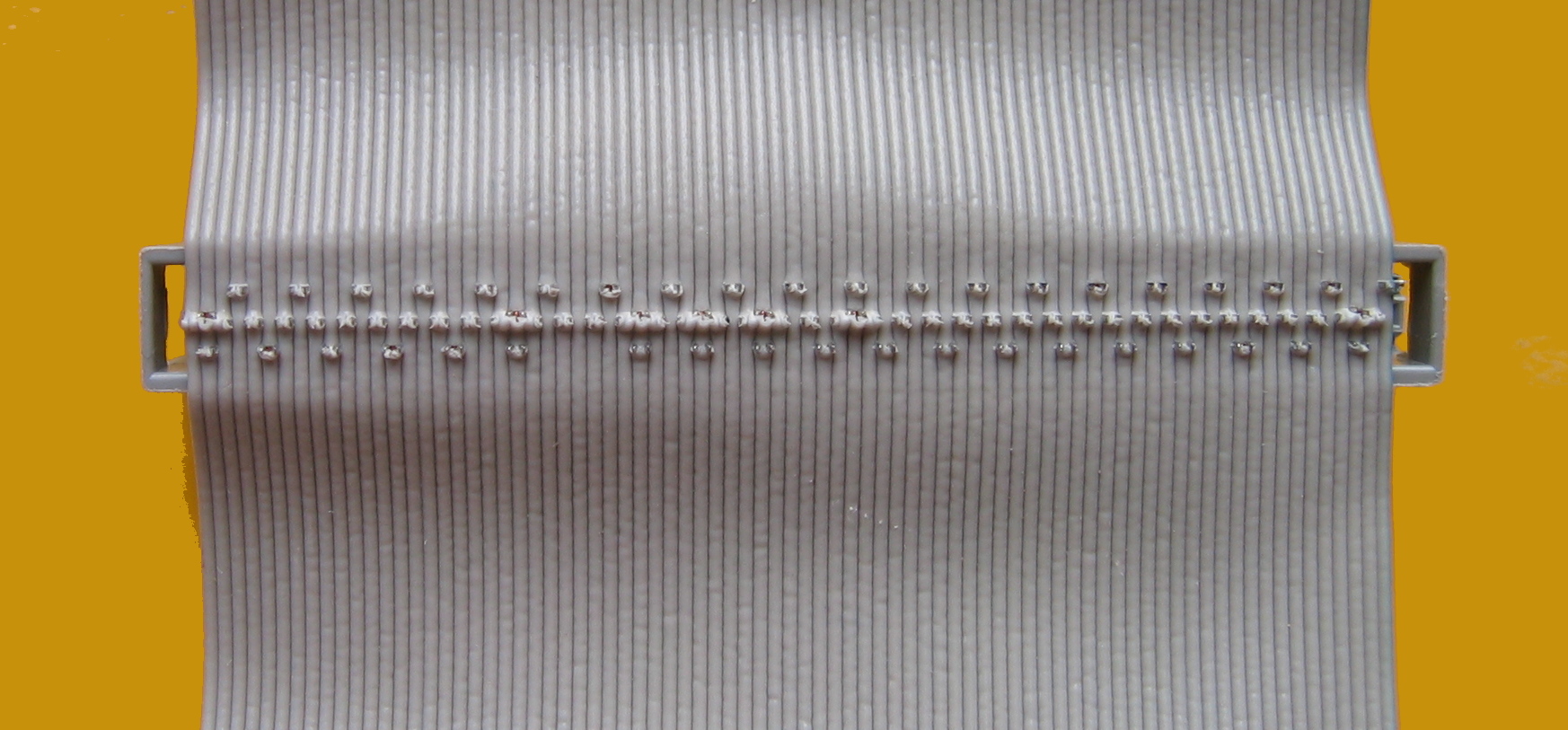

IDE / PATA
Uso: discos y unidades ópticas. Aporte: controlador integrado. Desplazado por: SATA, más estrecho y serial.

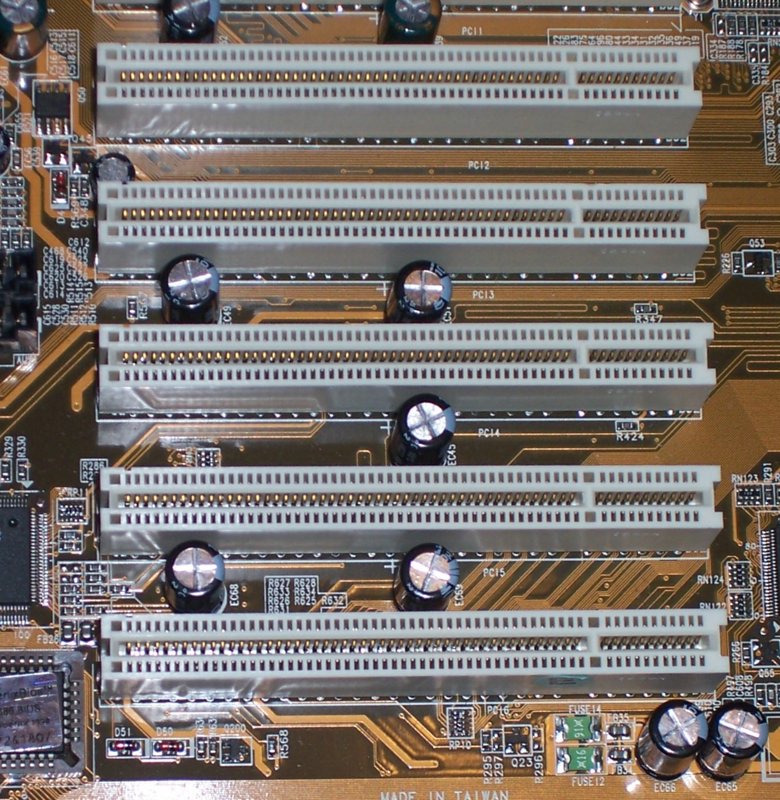

PCI
Uso: tarjetas internas. Aporte: bus común para expansión. Desplazado por: PCI Express.

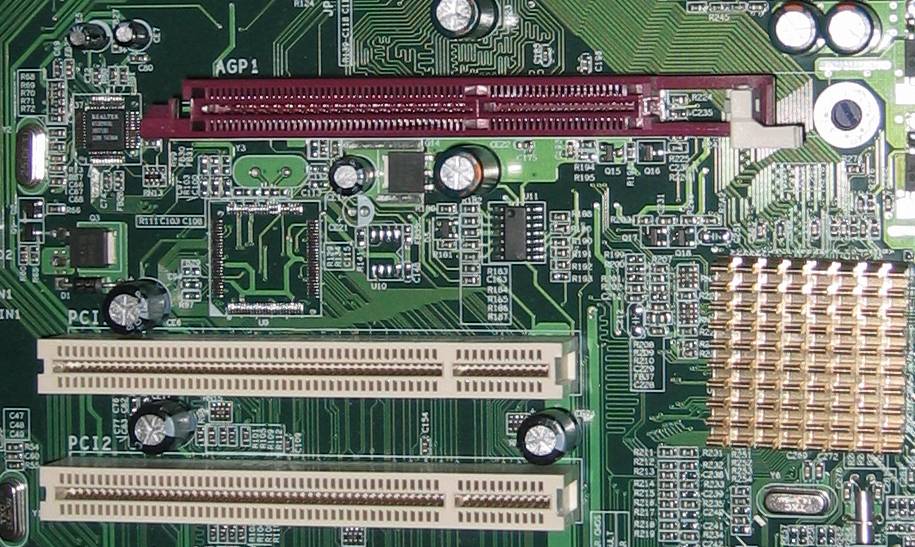

AGP
Uso: tarjetas gráficas. Aporte: canal dedicado al video. Desplazado por: PCIe x16.
Carriles, formatos y protocolos
PCI Express mueve datos en enlaces seriales punto a punto. Más carriles y una generación mayor aumentan el ancho de banda disponible.
x11 carril
x4SSD y adaptadores
x8Red y aceleradores
x16GPU y cómputo
Por carril y por sentido, valores aproximados
1.00.25 GB/s2.00.5 GB/s3.00.985 GB/s4.01.97 GB/s5.03.94 GB/s6.0≈ 7.5 GB/s
M.2 describe la forma, no el idioma
Una ranura M.2 puede admitir SATA, PCIe u otras interfaces según su cableado y clave. NVMe es un protocolo para almacenamiento, no el nombre del conector.

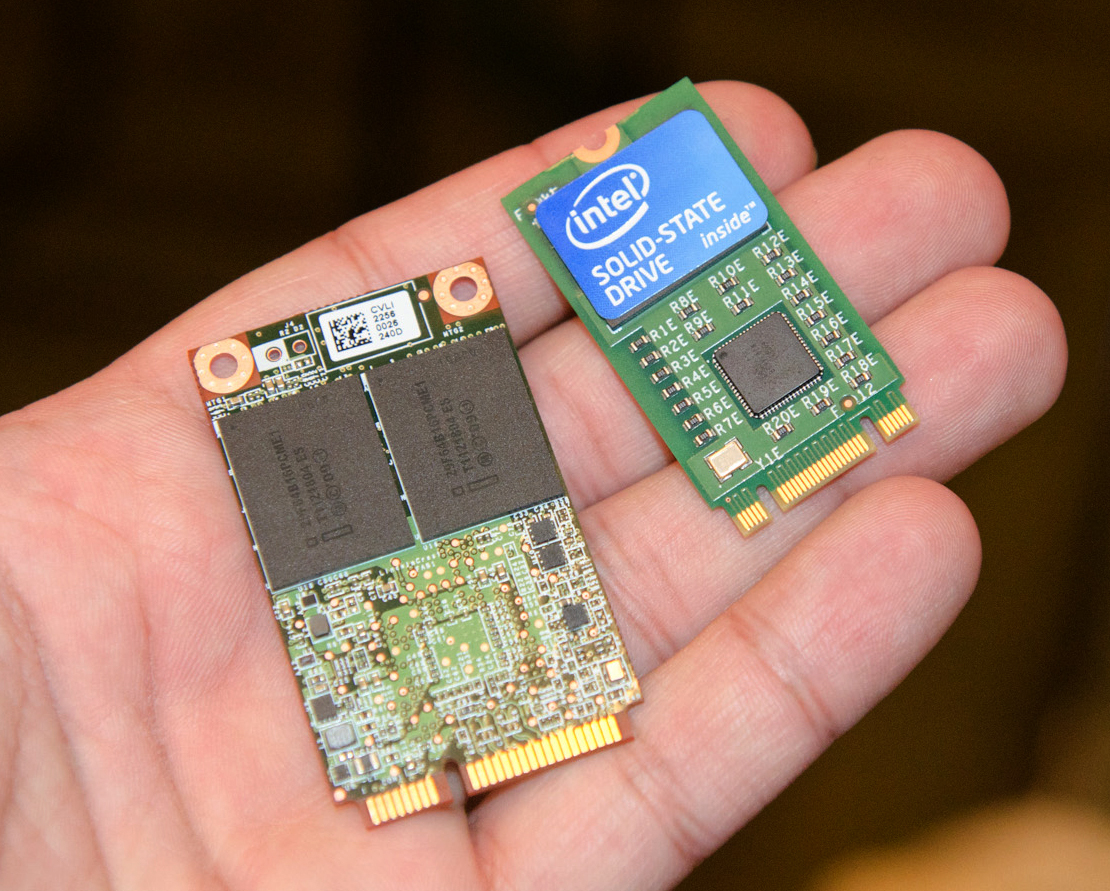

M.2 2280 mide 22 × 80 mm. Mini PCIe se usó en tarjetas compactas, sobre todo en portátiles antiguos. Mini PCIe y mSATA pueden parecer iguales, pero no son eléctricamente intercambiables salvo diseños especiales.
| Nombre | Qué es | Transporta o usa | Uso habitual |
|---|---|---|---|
| PCIe | Interfaz / bus | Carriles seriales | GPU, SSD, red |
| Mini PCIe | Formato + conector | PCIe y USB | Wi-Fi, módem, expansión |
| M.2 | Familia de formatos | Puede exponer PCIe, SATA, USB | SSD y módulos inalámbricos |
| NVMe | Protocolo | Normalmente PCIe | Almacenamiento de baja latencia |
| 2280 | Dimensiones | 22 × 80 mm | Tamaño común de SSD M.2 |
El aire también tiene carriles
Wi-Fi busca transportar una red. Bluetooth prioriza conexiones cercanas y eficientes entre dispositivos.
Bandas Wi-Fi
La cobertura no es una cifra universal: depende de potencia, antenas, muros, interferencia, equipo y regulación local.
2.4 GHzMayor penetración, más interferenciaIoT, cobertura y equipos antiguos
5 GHzMás canales y capacidad, menor penetraciónVideo, juegos y uso diario
6 GHzEspectro más limpio, exige equipos compatiblesWi-Fi 6E y Wi-Fi 7
| IEEE | Nombre comercial | Bandas típicas | Máximo teórico |
|---|---|---|---|
| 802.11b | Legacy | 2.4 GHz | 11 Mbps |
| 802.11a | Legacy | 5 GHz | 54 Mbps |
| 802.11g | Legacy | 2.4 GHz | 54 Mbps |
| 802.11n | Wi-Fi 4 | 2.4 y 5 GHz | 600 Mbps |
| 802.11ac | Wi-Fi 5 | 5 GHz | ≈ 6.9 Gbps |
| 802.11ax | Wi-Fi 6 | 2.4 y 5 GHz | 9.6 Gbps |
| 802.11ax | Wi-Fi 6E | 2.4, 5 y 6 GHz | 9.6 Gbps |
| 802.11be | Wi-Fi 7 | 2.4, 5 y 6 GHz | ≈ 46 Gbps |
Los máximos agregan canales y flujos espaciales. Un teléfono o portátil típico dispone de menos flujos y logra una fracción de esa cifra.
Wi-Fi 6E no es otra generación IEEE. Extiende las funciones de Wi-Fi 6 a la banda de 6 GHz. Las bandas y funciones disponibles dependen del equipo y de la regulación de cada país.
Seguridad Wi-Fi
WEPObsoletoWPA / TKIPAntiguoWPA2 / AESBase aún comúnWPA3Preferible si es compatible
Usa una contraseña larga y única, actualiza el firmware y evita WEP o TKIP.
Bluetooth Classic y Bluetooth LE
Classic sigue siendo común en audio y periféricos. Bluetooth Low Energy reduce el consumo para sensores, balizas y dispositivos que envían pocos datos; LE Audio amplía también el audio de bajo consumo.
El alcance puede ir de menos de un metro a más de un kilómetro según potencia, versión, modo, sensibilidad de radio, antena y entorno.
BluetoothWi-Fi
PropósitoDispositivo a dispositivoAcceso y red local
ConsumoBajo, especialmente LEGeneralmente mayor
VelocidadMenorMayor
AlcanceMuy variableMuy variable
ConexiónEmparejamiento, difusión o mallaPunto de acceso o enlace directo
SeguridadClaves y cifrado según modoWPA2/WPA3 en la red
Empareja con intención.
Hazlo en un lugar controlado, verifica el código cuando aparezca, rechaza solicitudes inesperadas, elimina vínculos que ya no uses y mantén los dispositivos actualizados.
Wi-Fi puede crear una red local entre equipos aunque no exista conexión a Internet.
Fuentes y créditos
Datos técnicos
- USB-IF: USB 3.2, USB4 y nombres por velocidad
- PCI-SIG: velocidades PCIe, PCIe 6.0 y M.2
- NVM Express: especificaciones NVMe
- Bluetooth SIG: panorama técnico y alcance
- Microchip: UART, tramas y baudios
- IEEE: evolución de 802.11 e IEEE 802.11be
- Wi-Fi Alliance: Wi-Fi 6E, Wi-Fi 7 y WPA3
- Intel: protocolos y tasas Wi-Fi
Imágenes, Wikimedia Commons
Las velocidades indicadas son máximos teóricos. El rendimiento y las funciones reales dependen de la implementación, el entorno y todos los componentes del enlace.
